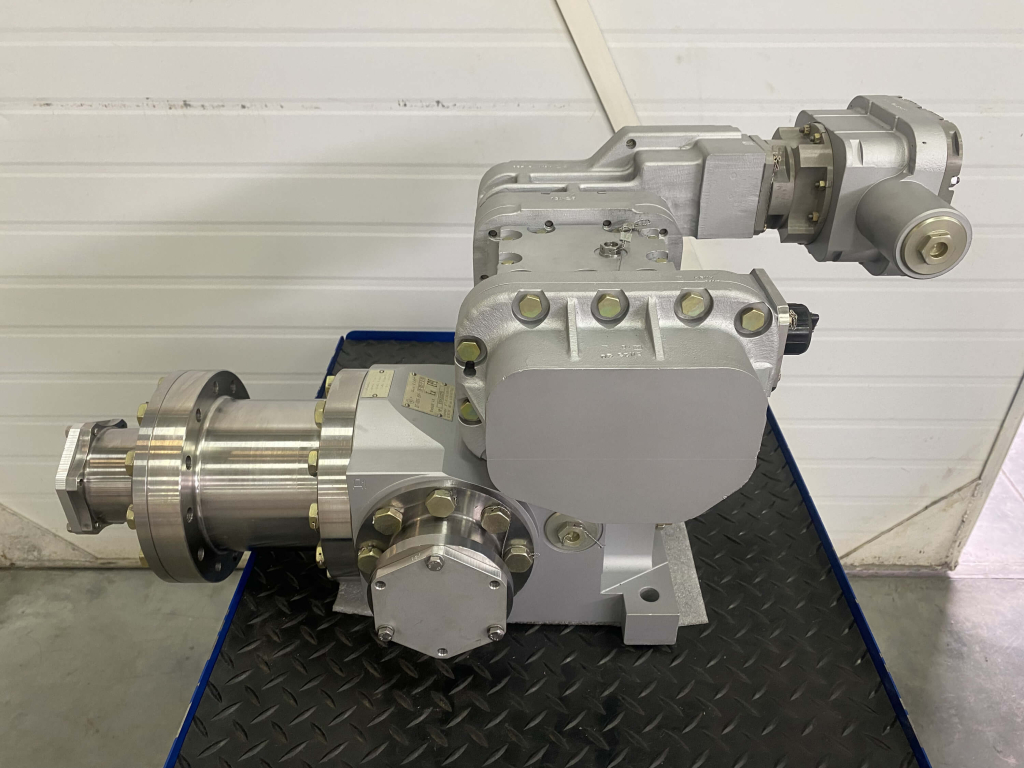

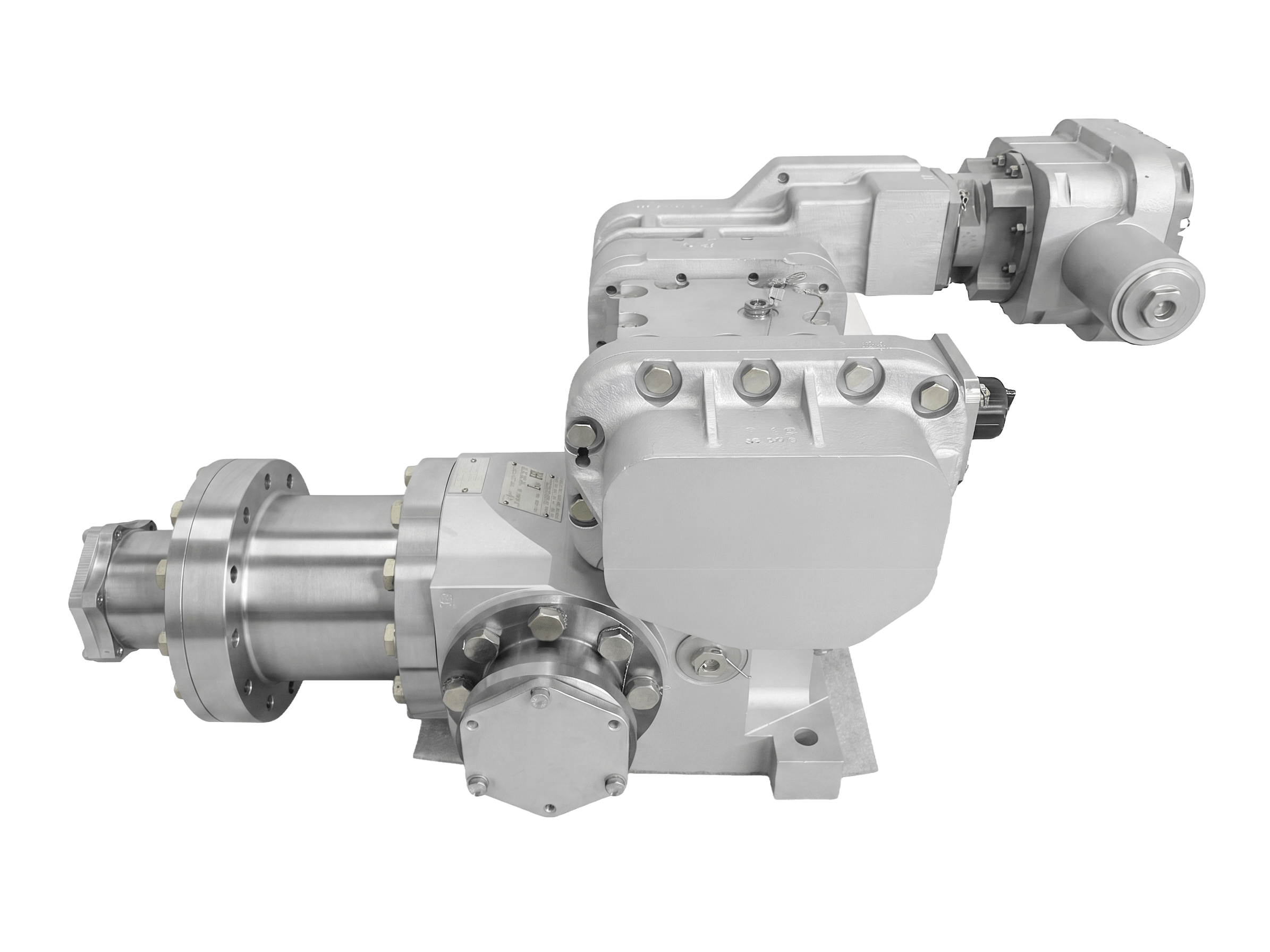

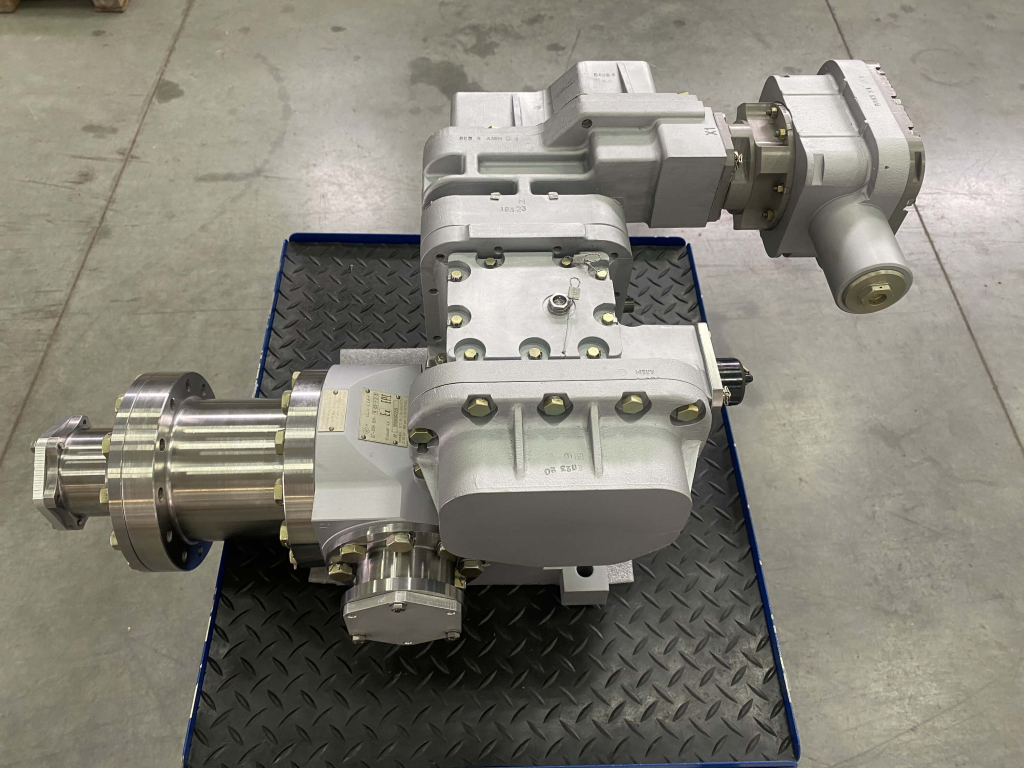

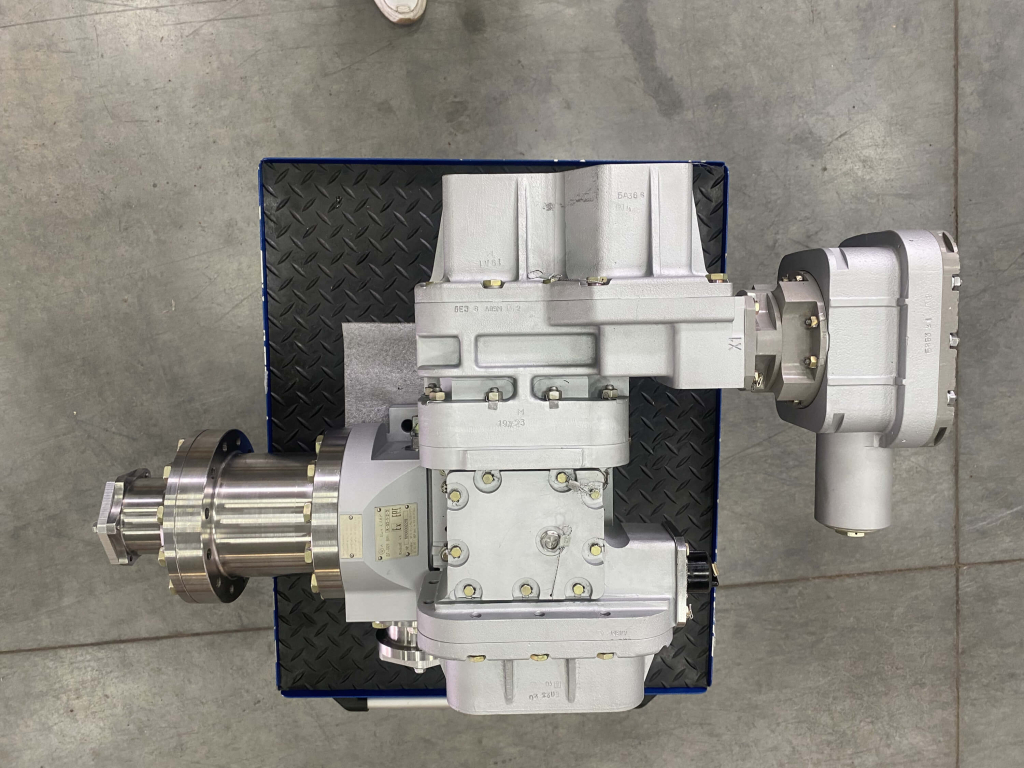

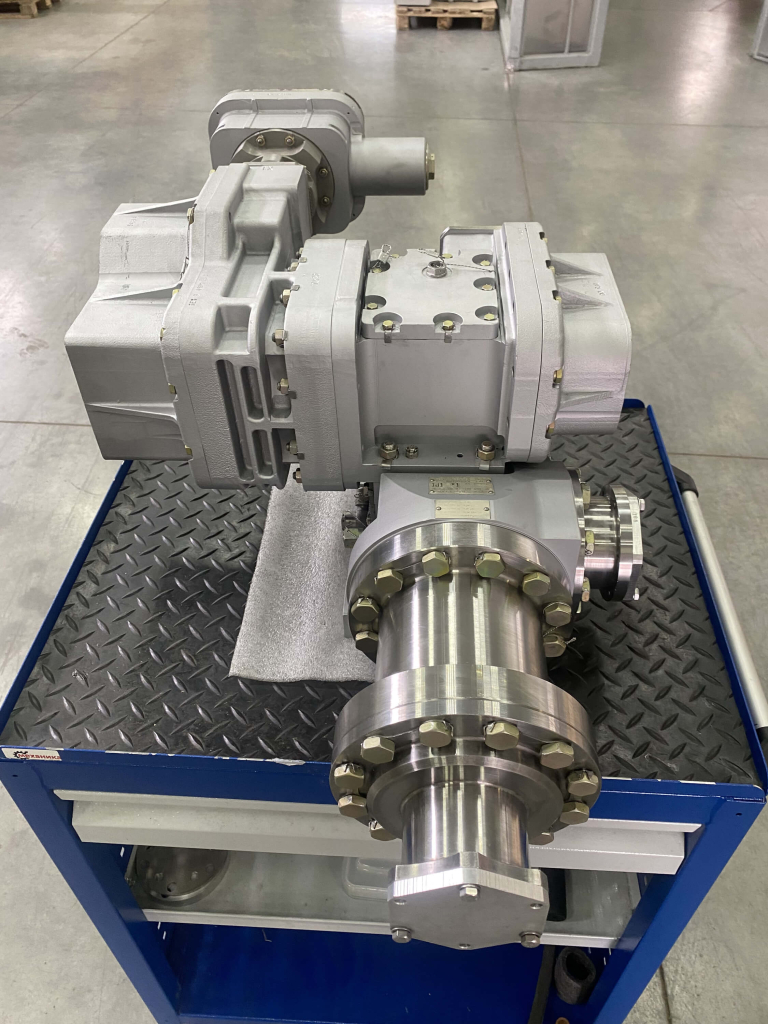

Ремонт Дозатора газа ДГ-009
Дозатор газа ДГ-009-ВИ-К предназначен для точного дозирования и регулирования подачи природного газа в систему топливопитания газотурбинных установок на базе авиационных двигателей.
Способ работы:
Дозатор регулирует расход газа изменением проходного сечения дозирующего органа. Формирование сверхзвукового потока на дозирующей игле обеспечивает устойчивую подачу топлива при значительных изменениях давления газа на входе.
Технические характеристики
диапазон дозирования расхода газа при давлении 2,7 мпа:
от 65 до 3600 кг/ч
Блок управления:
БУШДМ-1
Давление на входе, МПа:
9,8–33
Расход газа, кг/ч:
65–3600
Температура газа на входе
от +5°C до +90°C
Степень защиты:
1Р-54
Уровень и вид взрывозащиты:
1ExdiallBT4X
Назначенный ресурс, час:
50000
Гарантийная наработка, час:
8000
Виды ремонта
Гарантийный ремонт
Устранение скрытого заводского брака и дефектов.
сроки выполнения
до 30 дней
доставка за счет поставщика
Включает:
- локальная разборка и дефектовка отказавшего узла;
- точечная замена неисправных деталей и крепежа;
- выходной контроль и финальные стендовые испытания.
Восстановительный ремонт
Ликвидация последствий аварий и нарушений эксплуатации.
сроки выполнения
до 45 дней
в зависимости от состояния оборудования
Включает:
- выборочная дефектовка и ремонт поврежденных секций;
- замена пострадавших элементов, обновление ЛКП и вида;
- комплексное тестирование и проверка на стенде.
Капитальный ремонт
Плановое обновление при наработке 25 000 часов.
сроки выполнения
до 90 дней
в зависимости от состояния оборудования
Включает:
- замена электроники, датчиков, приводов и корпуса;
- стендовые испытания для подтверждения ресурса 100 000 часов.
Гарантийный срок
8000 часов или 6 лет
Межремонтный ресурс
25000
час.
Назначенный ресурс
100000
час.
с момента ввода в эксплуатацию
