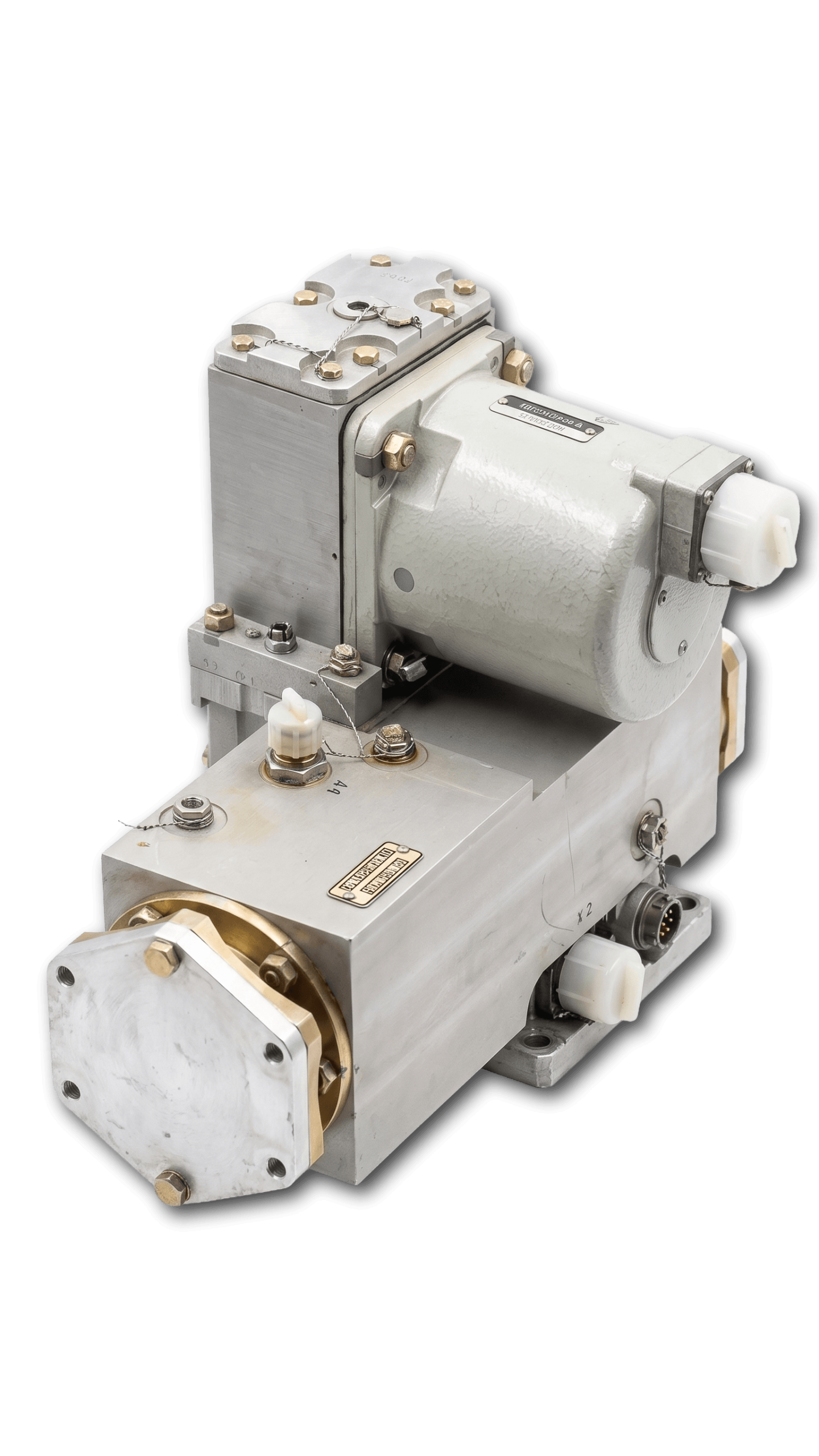

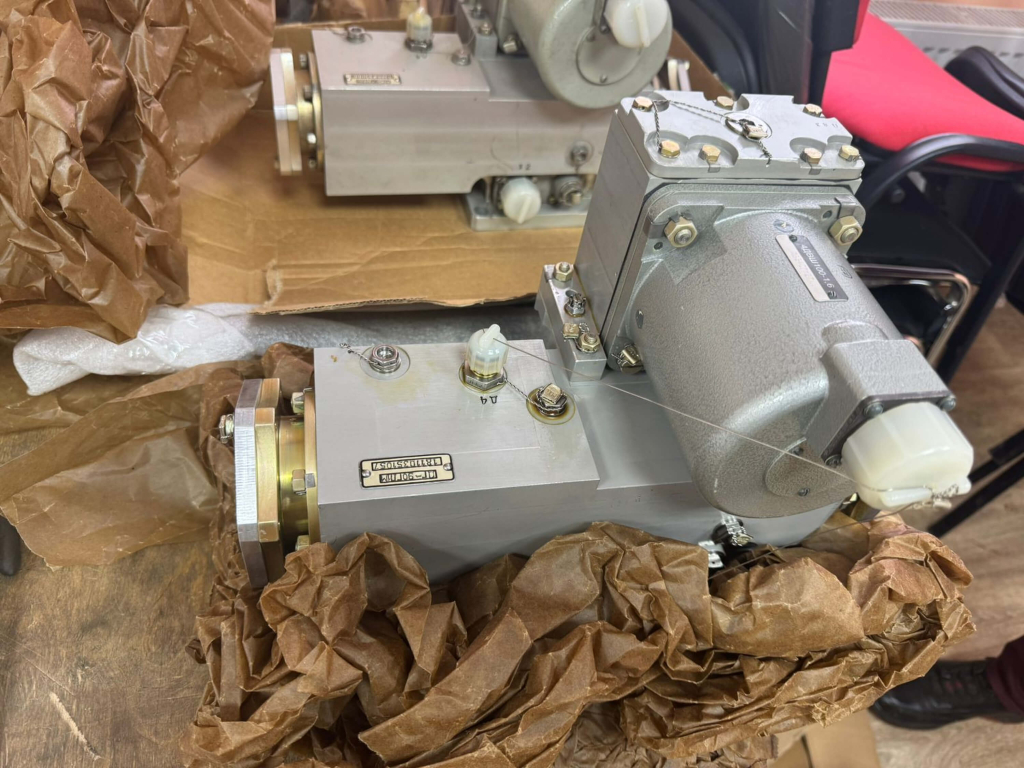

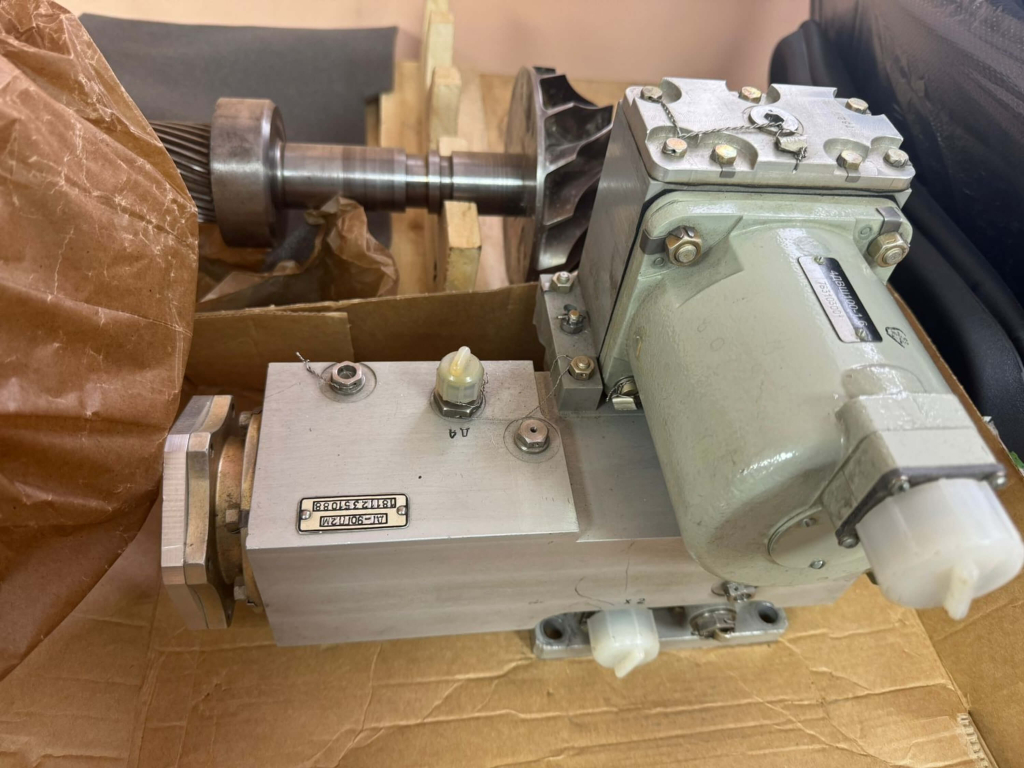

Ремонт Дозаторов газа ДГ-90ГП1М, ДГ-90ГП2М
ДГ-90 предназначен для дозирования топливного газа, подаваемого в камеру сгорания ГТД из состава газоперекачивающих агрегатов и энергоустановок.
Применяется в следующих газотурбинных установках для газоперекачивающих агрегатов и электростанций: ГТД-6РМ / ГТУ-10П / ГТУ-12П /ГТУ-16П.
Способ работы:
Дозатор регулирует подачу природного газа в камеру сгорания ГТД, изменяя его расход в соответствии с командами системы автоматического управления и обеспечивая заданный режим работы.
Технические характеристики
Максимальный потребляемый ток, А:
не более 3,5
Температура газа на входе в дозатор
от +5°C до +20C
Расход газа, кг/ч:
ДГ-90ГП1М—150–3000;
ДГ-90ГП2М — 170–4000;
Напряжение питания датчика положения дозирующей иглы, В:
6 ± 0,6
Частота питания датчика положения, Гц:
2000 ± 20
Давление на входе, МПа:
ДГ-90ГП1М — 2,94–2,45;
ДГ-90ГП2М — 3,23–2,74;
Диапазон дозирования расхода газа:
ДГ-90ГП1М
150–3000 кг/ч
ДГ-90ГП2М
170–4000 кг/ч
Виды ремонта
Гарантийный ремонт
Устранение скрытого заводского брака и дефектов.
сроки выполнения
до 30 дней
доставка за счет поставщика
Включает:
- локальная разборка и дефектовка отказавшего узла;
- точечная замена неисправных деталей и крепежа;
- выходной контроль и финальные стендовые испытания.
Восстановительный ремонт
Ликвидация последствий аварий и нарушений эксплуатации.
сроки выполнения
до 45 дней
в зависимости от состояния оборудования
Включает:
- выборочная дефектовка и ремонт поврежденных секций;
- замена пострадавших элементов, обновление ЛКП и вида;
- комплексное тестирование и проверка на стенде.
Капитальный ремонт
Плановое обновление при наработке 25 000 часов.
сроки выполнения
до 90 дней
в зависимости от состояния оборудования
Включает:
- замена электроники, датчиков, приводов и корпуса;
- стендовые испытания для подтверждения ресурса 100 000 часов.
Гарантийный срок
8 000 часов или 6 лет
Межремонтный ресурс
25 000
час.
Назначенный ресурс
100 000
час.
с момента ввода в эксплуатацию
