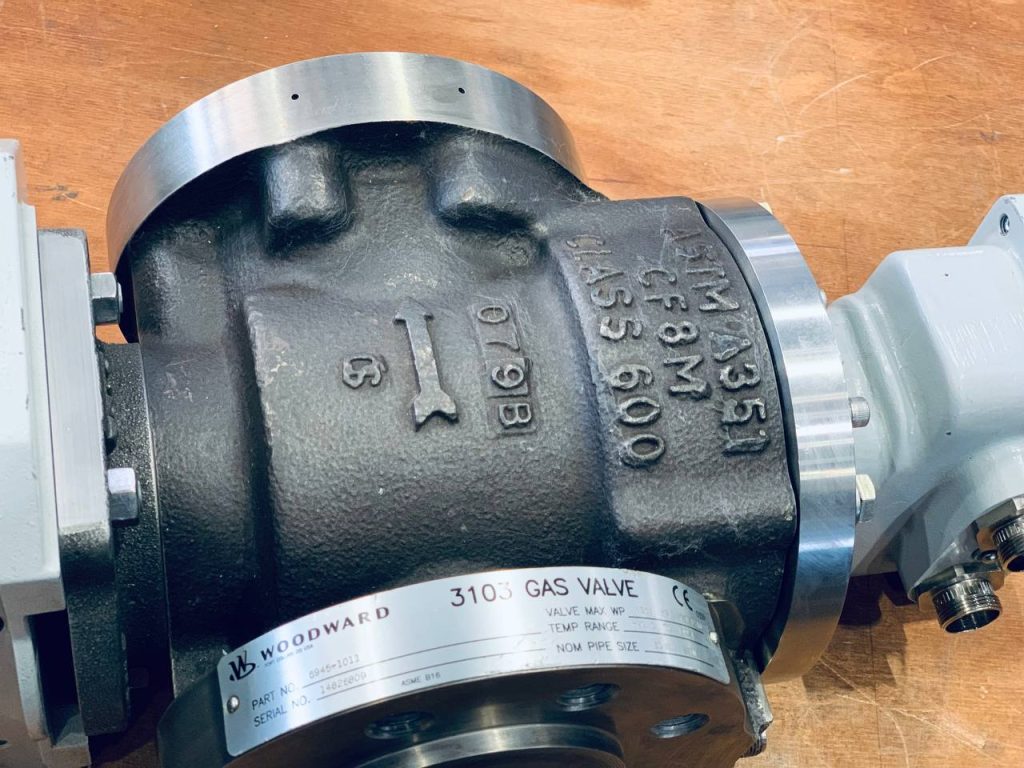

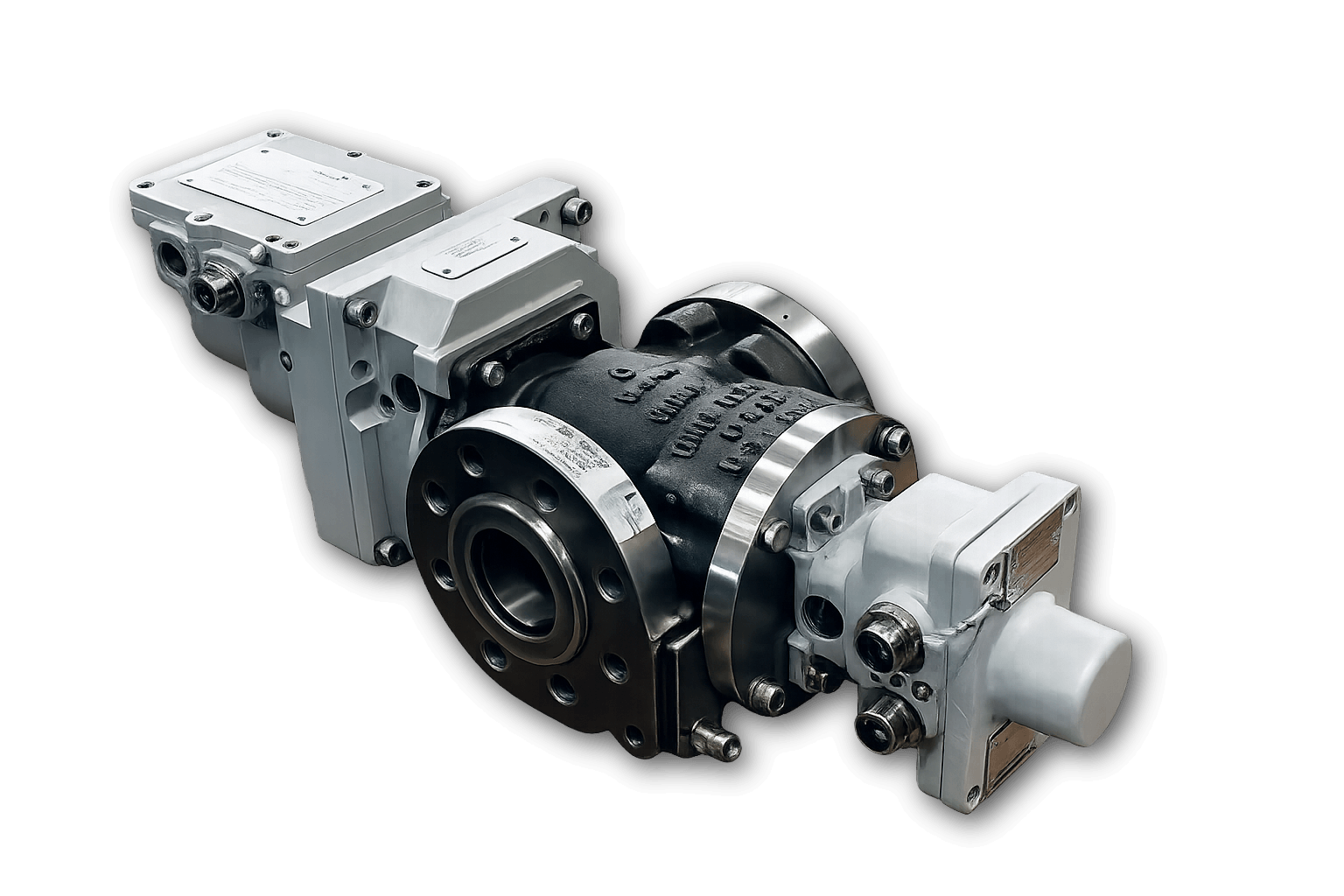

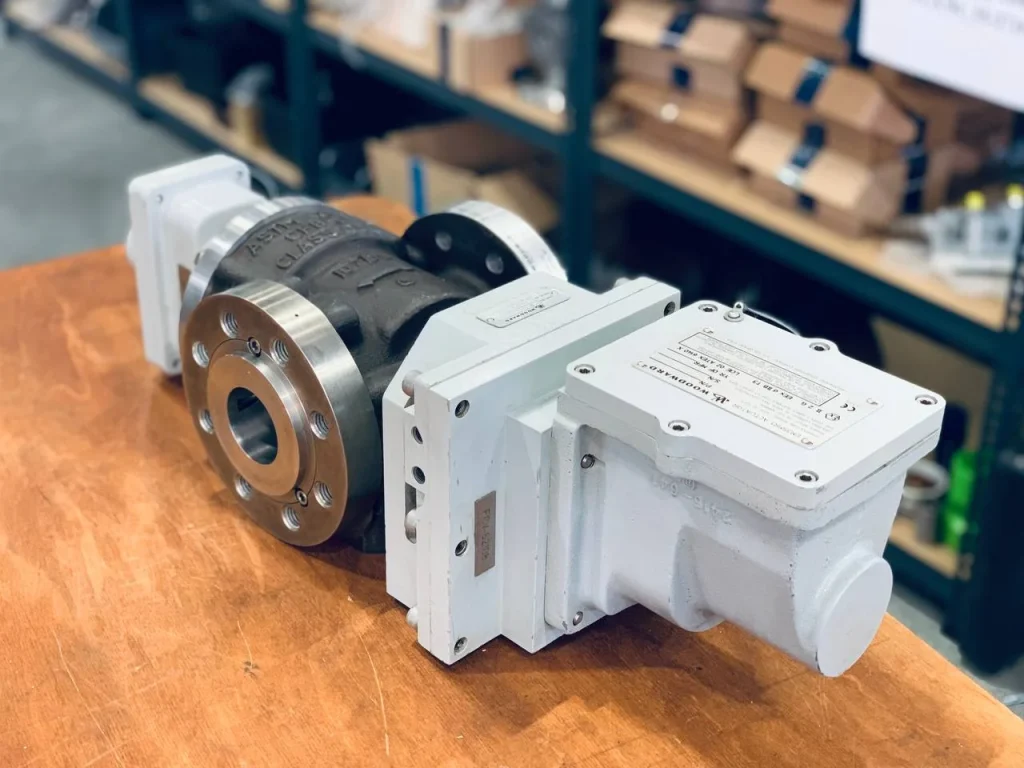

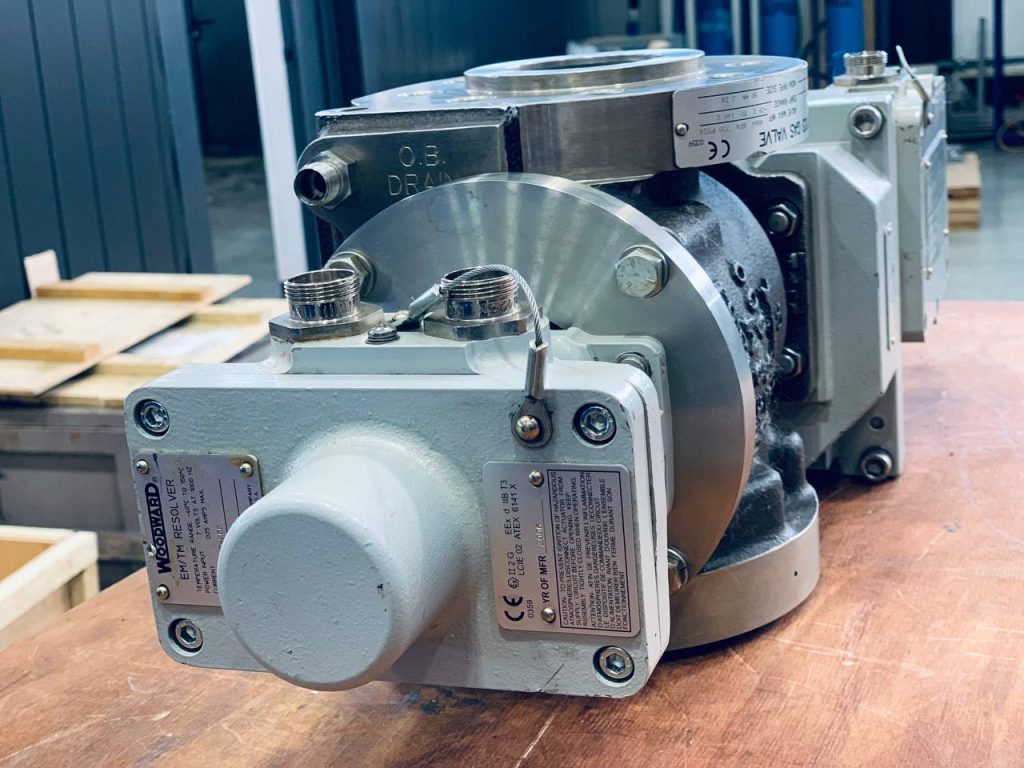

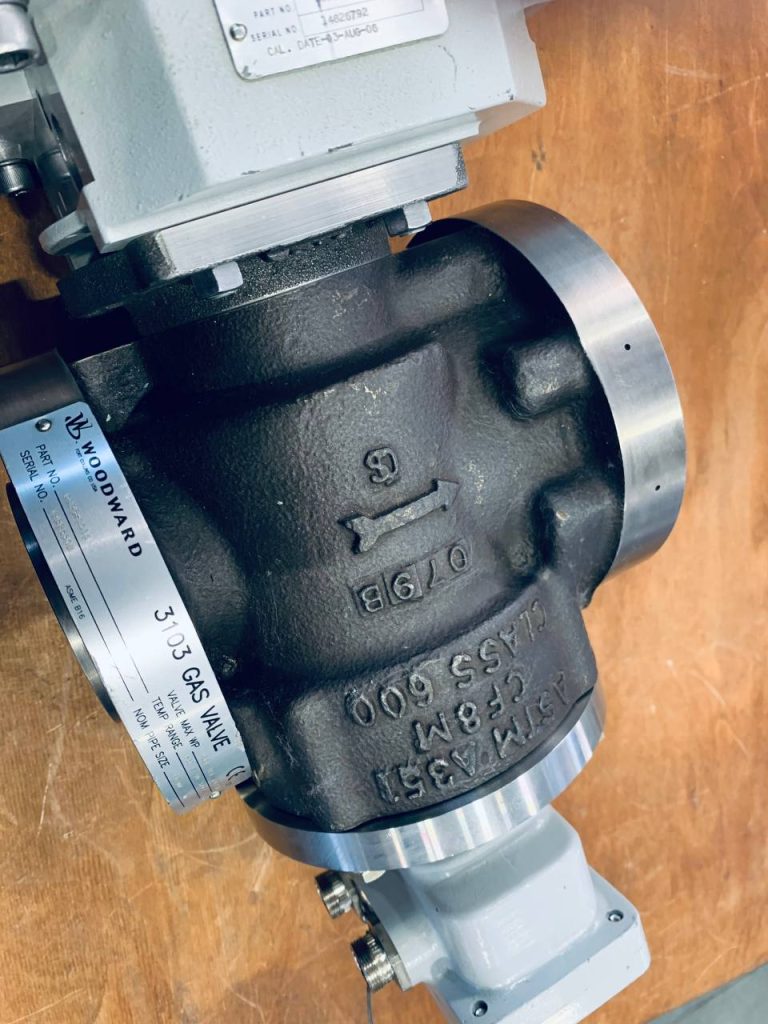

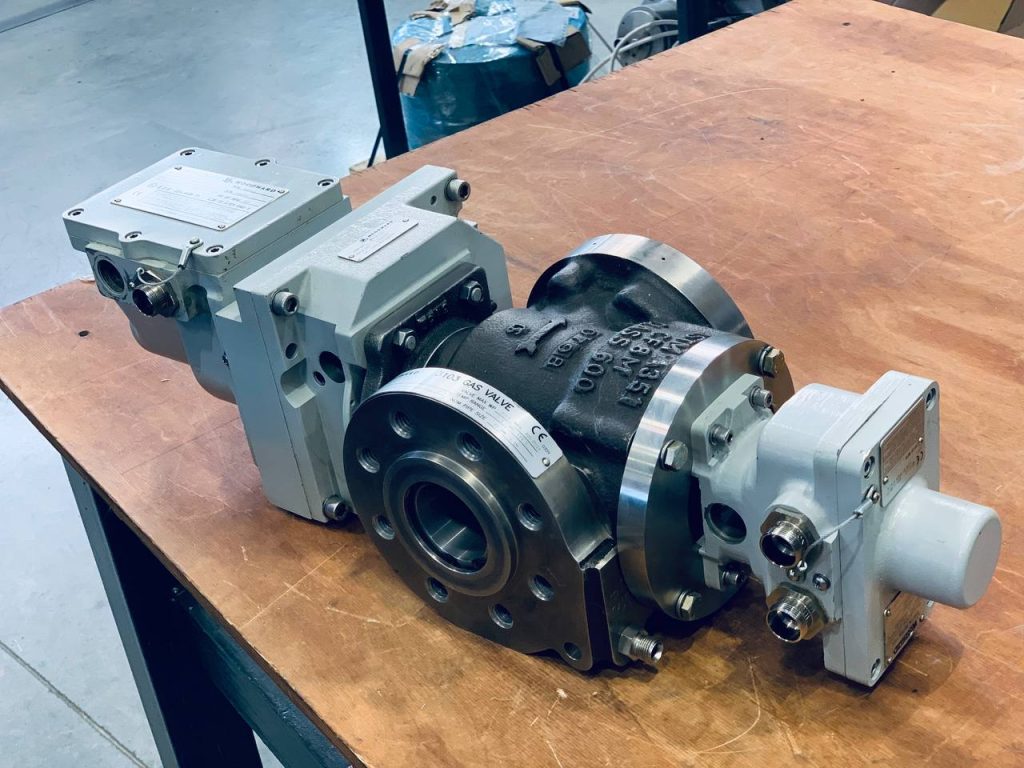

Газовый клапан Woodward GS16
Капитальный ремонт электромеханических приводов Woodward в составе регулирующих газовых клапанов высокого давления:
- Диагностика: комплексная проверка электромотора, редуктора и датчиков в номинальных режимах.
- Восстановление взрывозащиты: контроль сопряжений оболочки и замена уплотнений по стандартам ATEX.
- Ремонт механики: замена прецизионных подшипников, зубчатых передач и узла аварийного возврата.
- Стендовые испытания: калибровка линейности позиционирования и проверка времени отклика под нагрузкой.
Результат подтверждается протоколом выходных испытаний и долгосрочной гарантией.
Технические характеристики
Давление на входе:
0,65–2,5 МПа
Напряжение питания:
24 VDC
Присоединение:
2″ ANSI RF
Температура топливного газа:
−40…+120 °C
Температура окружающей среды:
−40…+80 °C
Площадь проходного сечения:
645 / 968 / 1290 мм²
Применяемость в газотурбинных двигателях:
электрогенерация
промышленные ГТД
Компрессорный привод
газотурбинные установки
Мощность ГТД
10–50 МВт

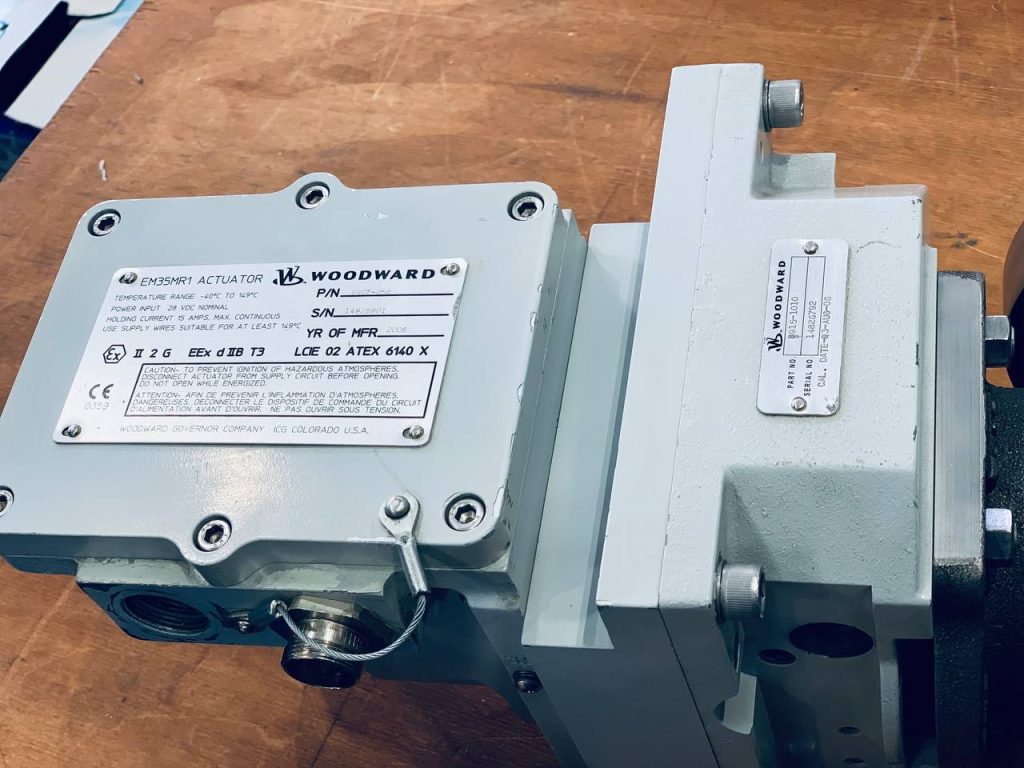

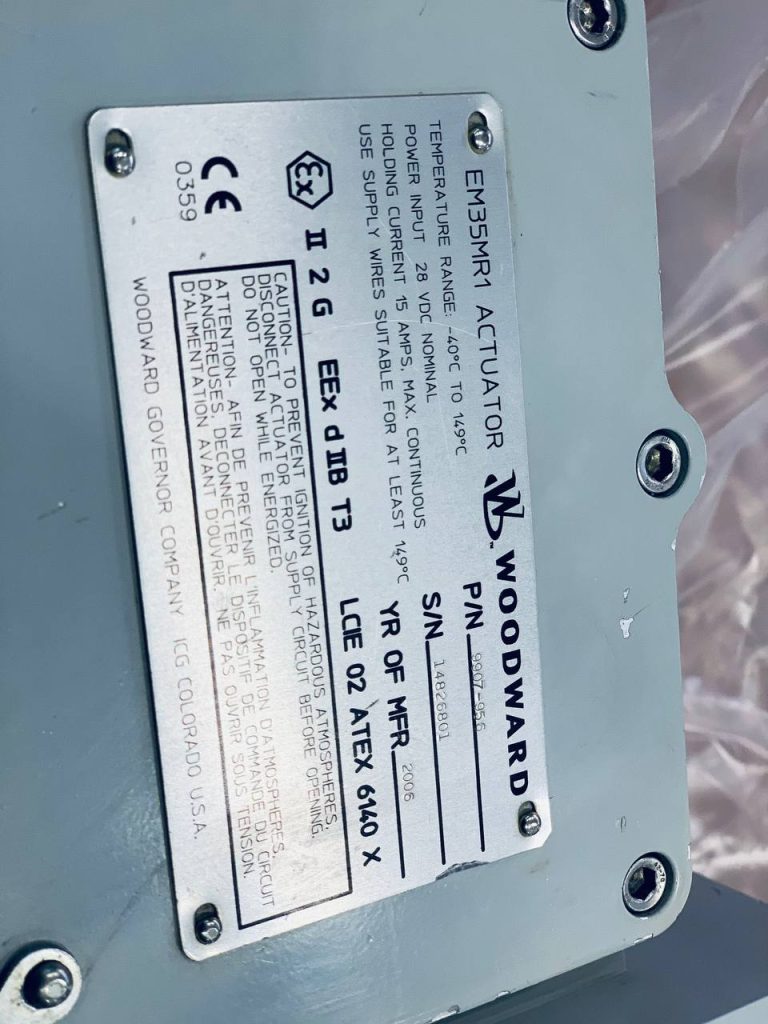

Woodward EM35MR1 Actuator
Актуаторы Woodward EM35MR обеспечивают высокоточное позиционирование топливных клапанов и направляющих аппаратов турбин и промышленных двигателей, а также осуществляют аварийный возврат в безопасное положение при потере питания.

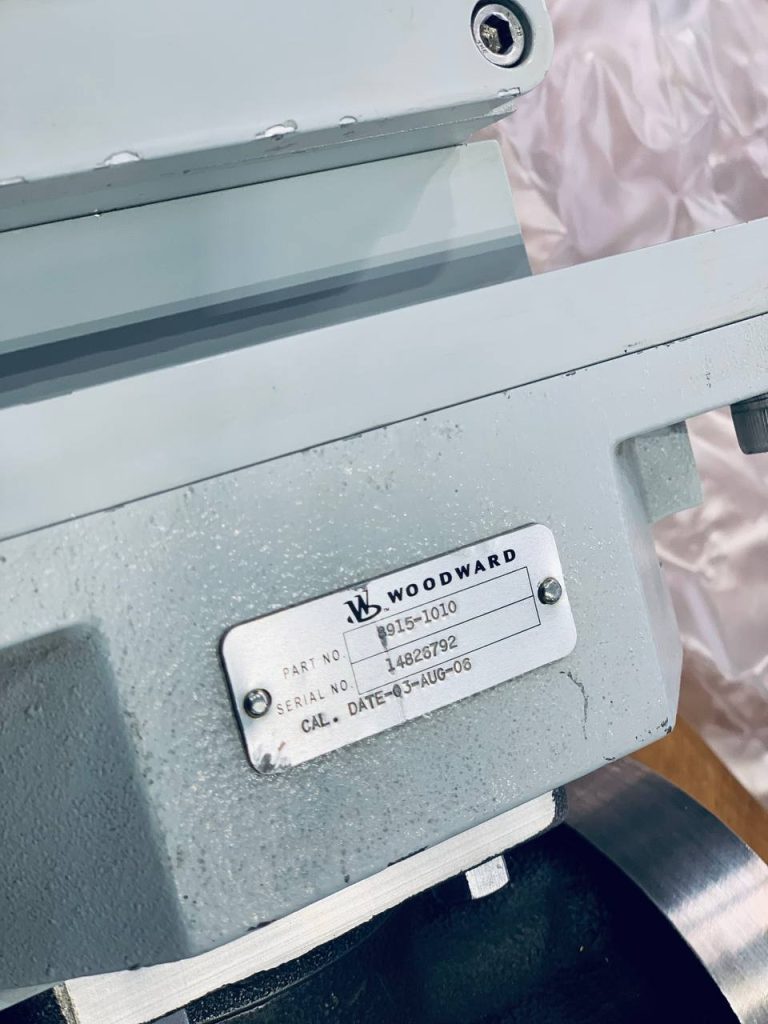

- Парт-номер (P/N): 9907-056 (основной блок) / 8915-1010 (сопряженный узел)
Технические характеристики:
- Питание: 28 VDC Nominal (постоянный ток 28 Вольт).
- Максимальный непрерывный ток удержания: 15 Ампер.
- Диапазон рабочих температур: от -40°C до +149°C.
- Взрывозащита: Соответствует стандартам ATEX (
Ex II 2 G EEx d IIB T3) для работы в потенциально взрывоопасных газовых средах (зона 1 и 2) и имеет взрывонепроницаемую оболочку (d).
Виды ремонта
Гарантийный ремонт
Устранение скрытого заводского брака и дефектов.
сроки выполнения
до 30 дней
доставка за счет поставщика
Включает:
- локальная разборка и дефектовка отказавшего узла;
- точечная замена неисправных деталей и крепежа;
- выходной контроль и финальные стендовые испытания.
Восстановительный ремонт
Ликвидация последствий аварий и нарушений эксплуатации.
сроки выполнения
до 45 дней
в зависимости от состояния оборудования
Включает:
- выборочная дефектовка и ремонт поврежденных секций;
- замена пострадавших элементов, обновление ЛКП и вида;
- комплексное тестирование и проверка на стенде.
Капитальный ремонт
Плановое обновление при наработке 25 000 часов.
сроки выполнения
до 90 дней
в зависимости от состояния оборудования
Включает:
- замена электроники, датчиков, приводов и корпуса;
- стендовые испытания для подтверждения ресурса 100 000 часов.
Гарантийный срок
8 000 часов или 6 лет
Межремонтный ресурс
25 000
час.
Назначенный ресурс
100 000
час.
с момента ввода в эксплуатацию
