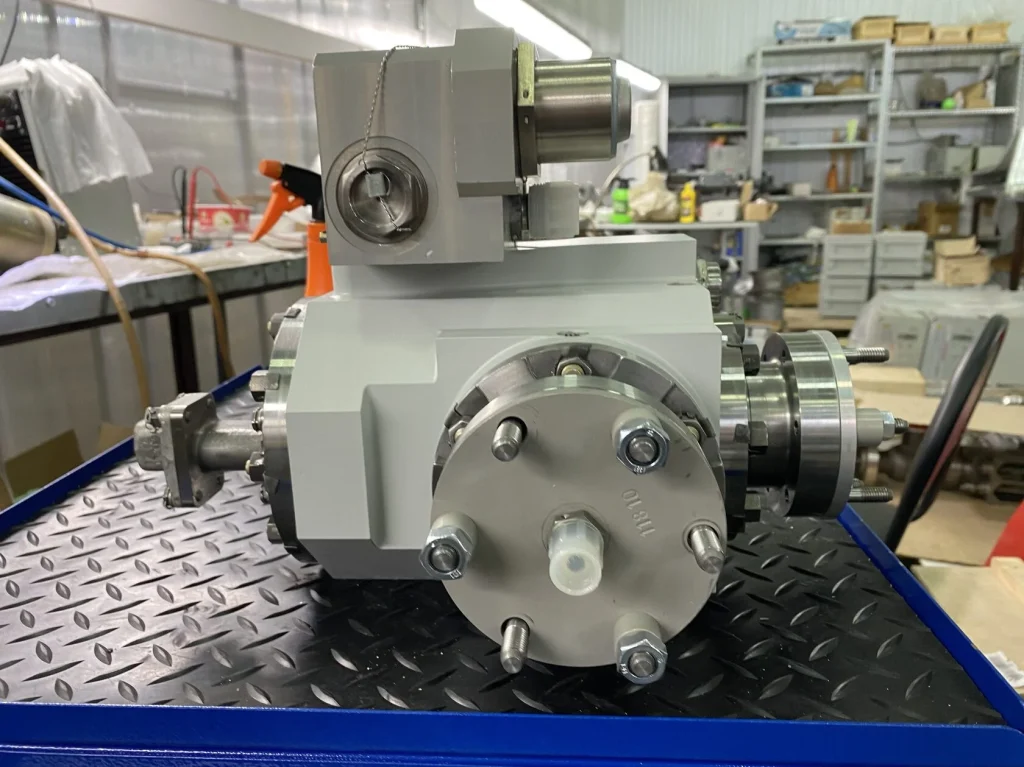

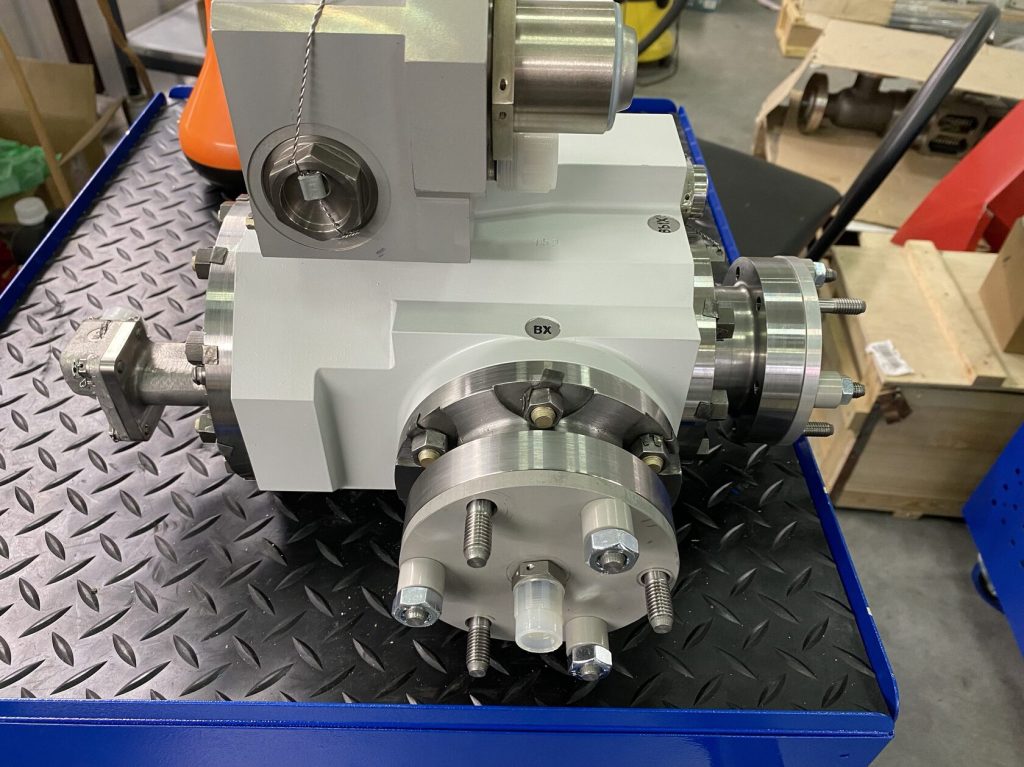

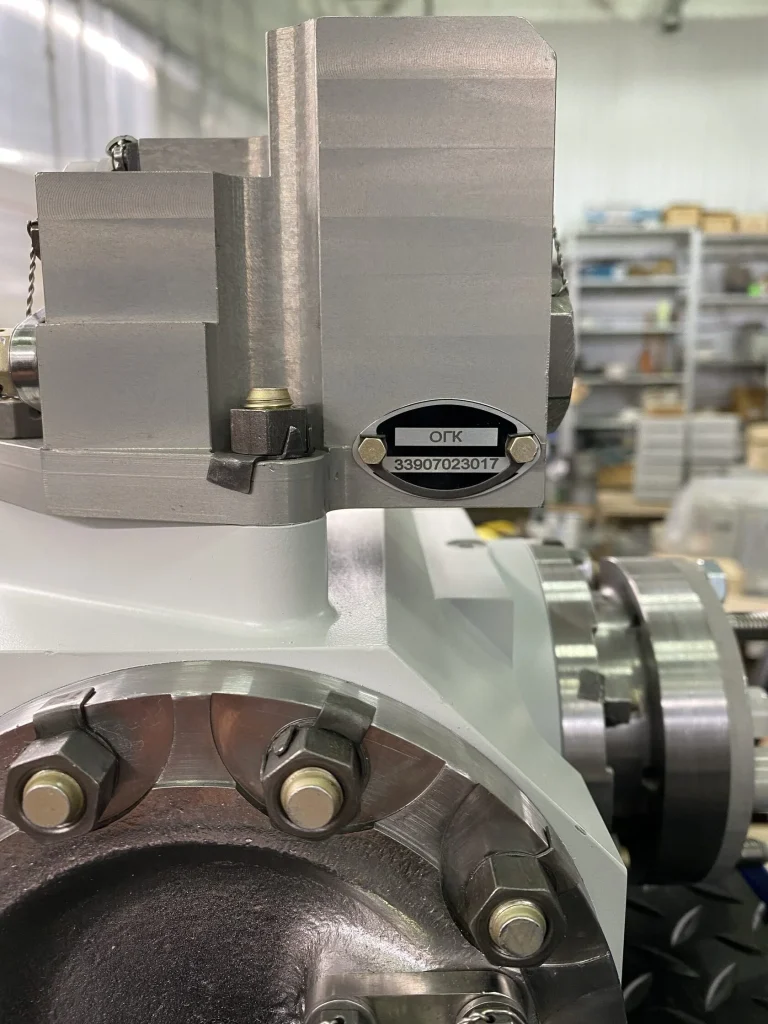

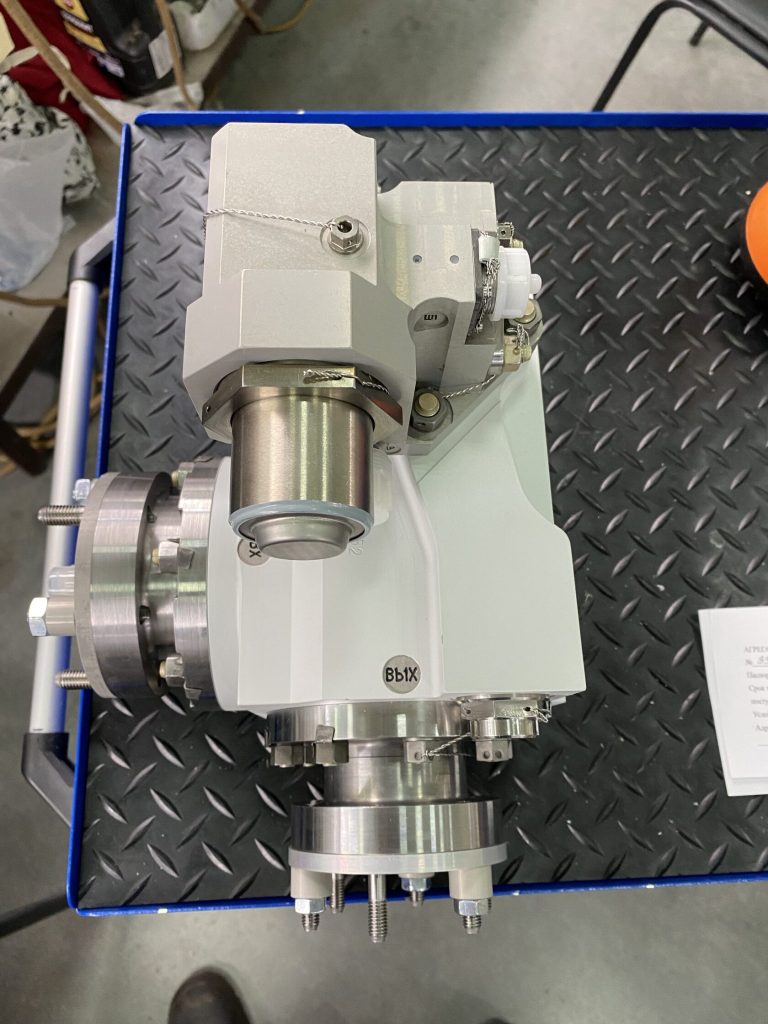

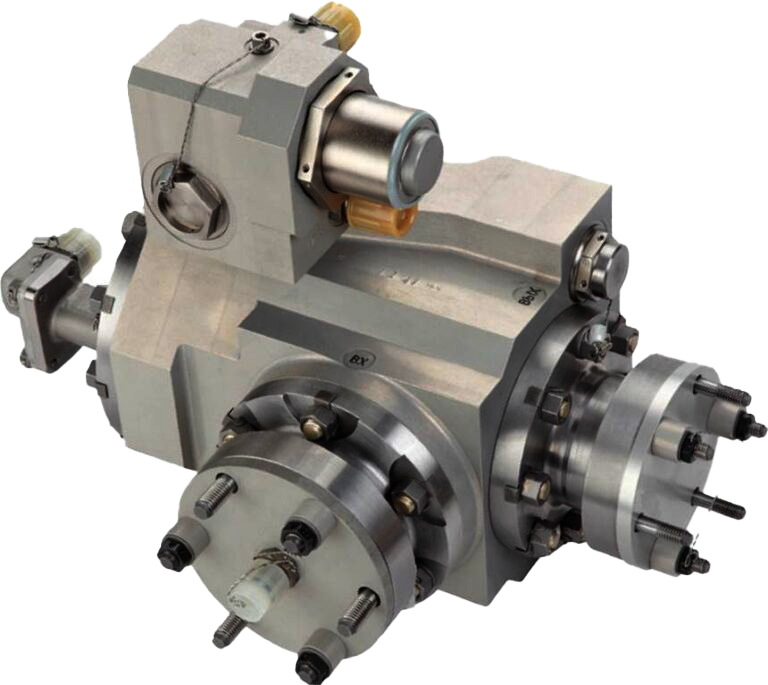

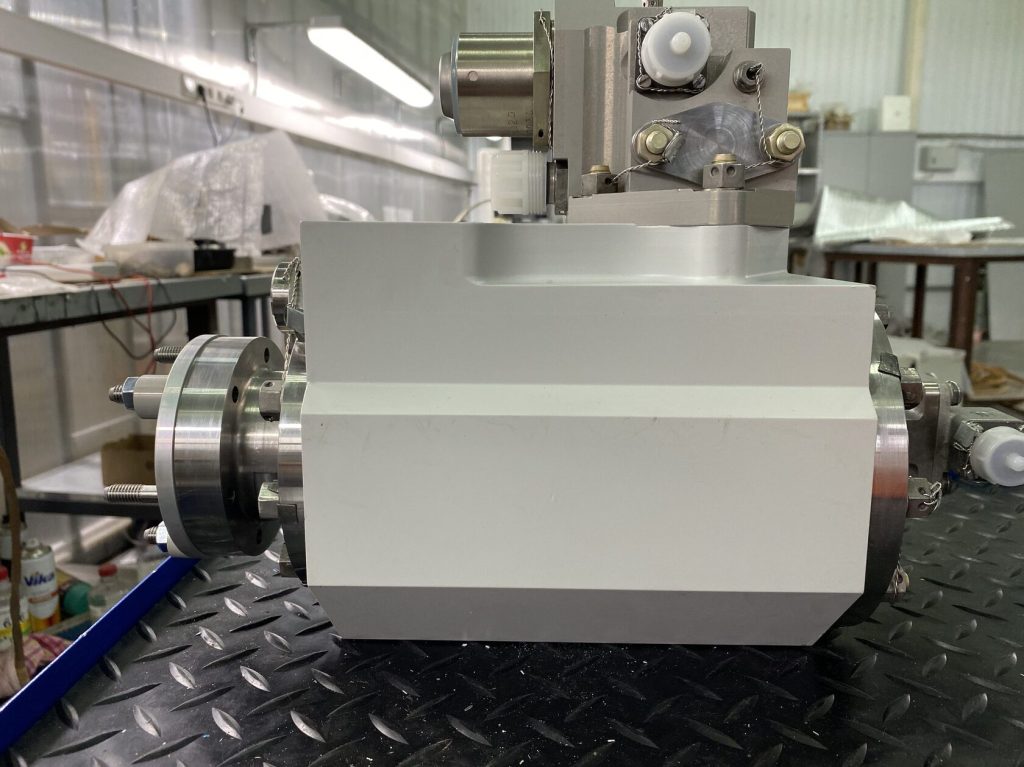

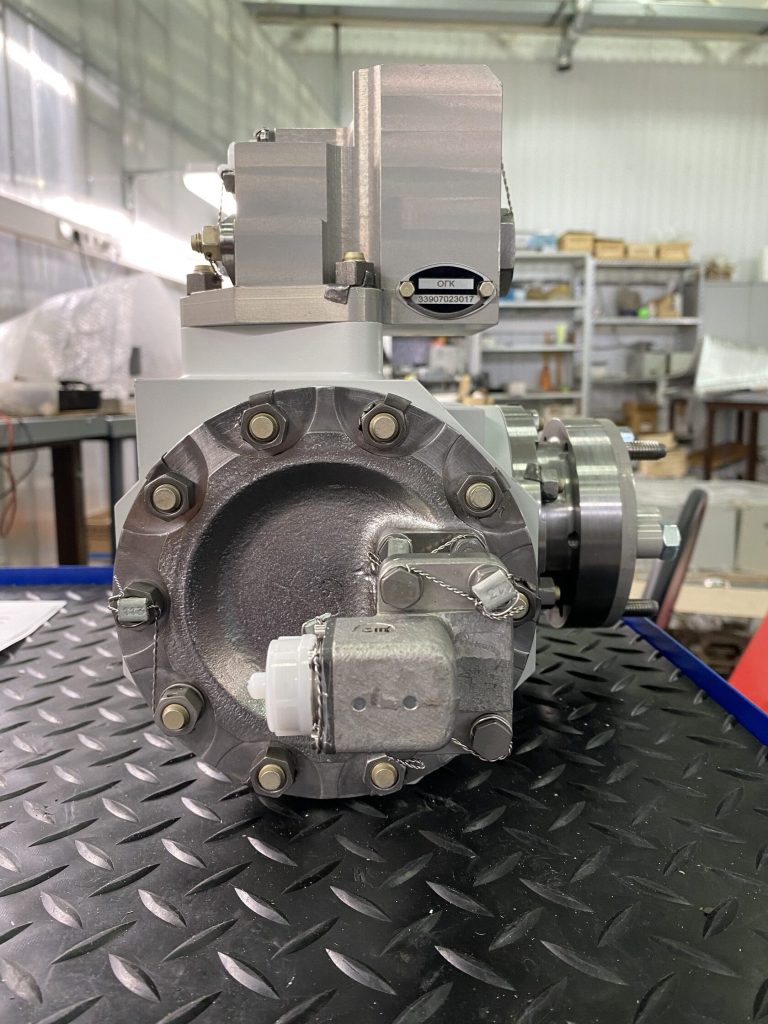

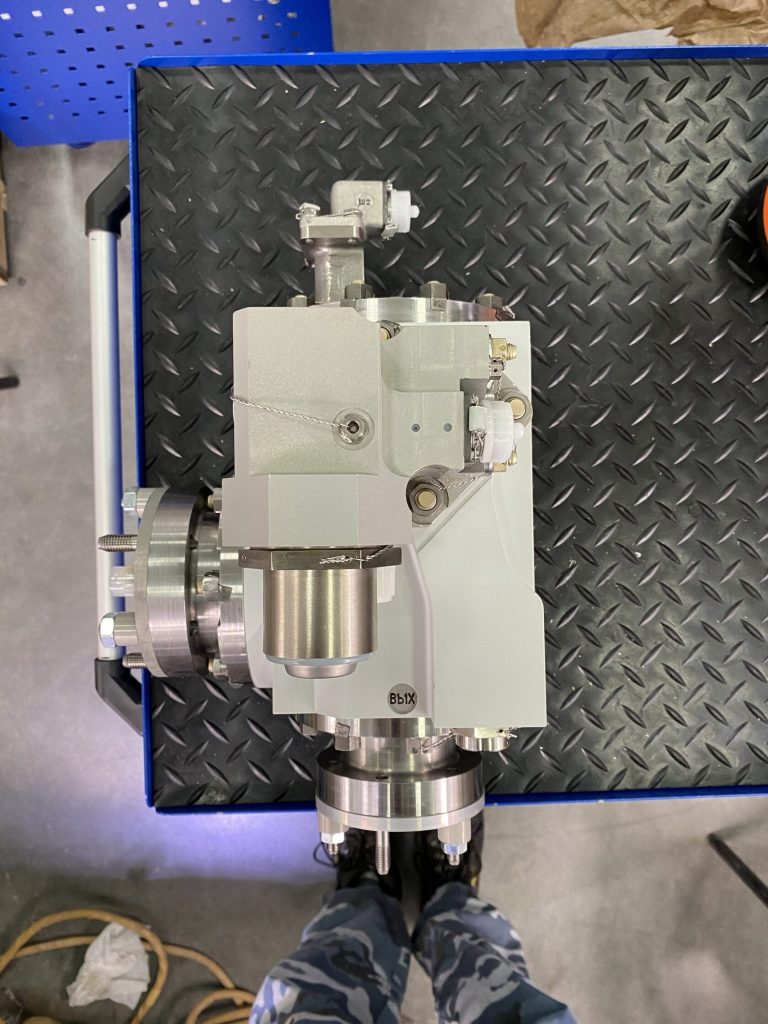

Отсечной газовый клапан ОГК
Ремонт отсечных газовых клапанов (ОГК). Восстанавливаем приводы (механические, пневматические, электромагнитные), заменяем уплотнительные элементы и пружинные блоки. Каждый клапан тестируется на время срабатывания и плотность закрытия. Работы включают восстановление антикоррозионного покрытия. Срок восстановительного ремонта — от 20 дней.
Отсечной газовый клапан предназначен для подачи и отсечки газообразного топлива к газотурбинному двигателю по командам САУ.
Клапан открывает или перекрывает подачу топливного газа по управляющему сигналу САУ.
Технические характеристики
Давление на входе:
0,65–2,5 МПа
Время открытия клапана:
не более 1 с
Время закрытия клапана:
0,15 с
Питание электромагнита:
27 ± 3 В, 1,3 А
Температура топливного газа:
−40…+120 °C
Температура окружающей среды:
−40…+80 °C
Гарантийная наработка:
8000 ч
Срок службы:
12 лет
Применяемость в газотурбинных двигателях:
Тип ГТД
Д-336
АЛ-31СТ
Тип ГТД
Д-336
АЛ-31СТ
Тип ГТД
НК-12СТ / НК-14СТ / НК-16СТ / НК-18СТ
Виды ремонта
Гарантийный ремонт
Устранение скрытого заводского брака и дефектов.
сроки выполнения
до 30 дней
доставка за счет поставщика
Включает:
- локальная разборка и дефектовка отказавшего узла;
- точечная замена неисправных деталей и крепежа;
- выходной контроль и финальные стендовые испытания.
Восстановительный ремонт
Ликвидация последствий аварий и нарушений эксплуатации.
сроки выполнения
до 45 дней
в зависимости от состояния оборудования
Включает:
- выборочная дефектовка и ремонт поврежденных секций;
- замена пострадавших элементов, обновление ЛКП и вида;
- комплексное тестирование и проверка на стенде.
Капитальный ремонт
Плановое обновление при наработке 25 000 часов.
сроки выполнения
до 90 дней
в зависимости от состояния оборудования
Включает:
- замена электроники, датчиков, приводов и корпуса;
- стендовые испытания для подтверждения ресурса 100 000 часов.
Гарантийный срок
8 000 часов или 6 лет
Межремонтный ресурс
25 000
час.
Назначенный ресурс
100 000
час.
с момента ввода в эксплуатацию
